DESCRIPCIÓN
SERIE WSG
El exceso de agua condensada presente en los sistemas de Aire Comprimido puede ocasionar graves problemas de corrosión en las tuberías y generar daños irreparables en Válvulas, Cilindros y otros componentes neumáticos conectados a la red de aire.
Para evitar que los condensados se desplacen aguas abajo del Compresor de Aire y otros puntos de distribución, ponemos a su disposición el Filtro Separador de Condensados Serie WSG.
Nuestro Filtro Separador de Condensados cuenta con un diseño que genera bajas pérdidas de presión, apto para amplios rangos de caudal de Aire Comprimido y presiones de hasta 16 barg (disponible mayor presión de trabajo).
VENTAJAS
- Eficiencia del 99%.
- Bajo costo de mantenimiento.
- Mayor vida útil de equipos.
- Rendimiento optimizado.
- Diseño económico.
- ISO 9001 – 14001 – 18001.
- Certificación CE – AEA – TÜV.
Alta Eficiencia
- Nuestro Filtro Separador de Condensados remueve fácilmente más del 99% de los líquidos condensados.
- Excelente hidrofobicidad del Material Filtrante.
- Bajo diferencial de presión (0,07 barg).
Optimiza el Sistema de Aire Comprimido
- El Filtro Separador de Condensados remueve la humedad del Aire Comprimido, causante de deterioros en componentes neumáticos.
- Extiende la vida útil y rendimiento de los equipos pertenecientes a la Red de Aire Comprimido.
Mantenimiento Simplificado
- El Filtro Separador de Condensados no requiere reemplazo de Elementos Filtrantes, facilitando labores de mantenimiento.
- Reduce tiempos de inactividad y costos de mantenimiento.
Tecnología Patentada
- Nuestro Filtro Separador de Condensados está rigurosamente testeado para obtener el mayor rendimiento de operación.
- Se adapta a un amplio rango de caudal de Aire Comprimido.
- Equipado con Purgador Automático de Condensados.
ESPECIFICACIONES TÉCNICAS
Modelo | Caudal Nm3/min | Caudal cfm | Dimensiones | Peso | Conexión | |||
| a | b | c | d | |||||
| WS 15G | 2,4 | 85 | 89 | 42 | 160 | – | 1,0 | G 1/2″ |
| WS 25G | 3,6 | 127 | 89 | 42 | 160 | – | 1,1 | G 3/4″ |
| WS 50G | 4,5 | 158 | 89 | 42 | 193 | – | 1,1 | G 1″ |
| WS 100G | 10,0 | 353 | 120 | 58 | 252 | – | 2,7 | G 1 1/2″ |
| WS 250G | 25,0 | 883 | 162 | 74 | 424 | 180 | 5,9 | G 2″ |
| WS 700G | 42,0 | 1483 | 200 | 90 | 488 | 180 | 12,5 | G 2 1/2 |
| WS 800G | 45,0 | 1695 | 200 | 90 | 488 | 180 | 12,9 | G 3″ |
| WS 700F | 42,0 | 1483 | 380 | 195 | 680 | 200 | 12,5 | DN 65 |
| WS 800F | 50,0 | 1766 | 390 | 195 | 680 | 200 | 12,9 | DN 80 |
| WS 1000F | 60,0 | 2119 | 450 | 230 | 873 | 200 | 30,0 | DN 100 |
| WS 1800F | 108,0 | 3813 | 545 | 300 | 1180 | 200 | 31,0 | DN 150 |
| WS 3000F | 150,0 | 6356 | 750 | 361 | 1415 | 200 | 65,0 | DN 200 |
| WS 4500F | 280,0 | 9887 | 740 | 441 | 1701 | 200 | 164,0 | DN 250 |
| WS 7200F | 468,0 | 16525 | 1000 | 485 | 1802 | 200 | 193,0 | DN 300 |
Condiciones de Referencia
- Presión de trabajo 7 barg
- Temperatura máxima 66 °C
- Temperatura mínima 1,5 °C
Observaciones:
Línea Roscada (Alta Presión): Los modelos WS-15G a WS-800G poseen conexión tipo Hilo (Gas) y soportan hasta 16 bar de presión.
Línea Bridada (Alto Caudal): Los modelos WS-700F a WS-7200F cuentan con conexión tipo Brida (DN) y tienen una presión máxima de trabajo de 9.5 bar.
Temperatura: Aptos para operar con temperaturas de aire de entrada de hasta 66°C.
Proyectos Especiales: Si requiere separadores para presiones superiores (40 bar) o acero inoxidable, consulte directamente con nuestra área de Ingeniería.

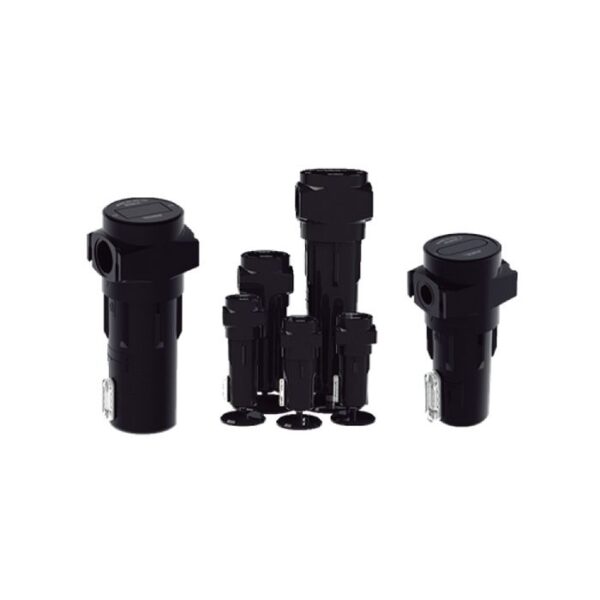

Serie WS-15G a WS-800G
Conexión tipo Hilo (16 bar)
Serie WS-700F a WS-7200F
Conexión tipo Brida (9.5 bar)
