DESCRIPCIÓN

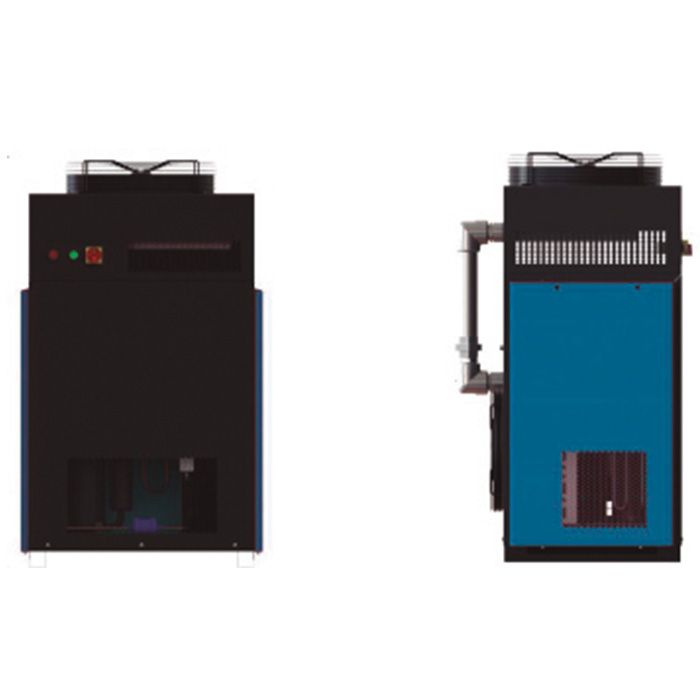

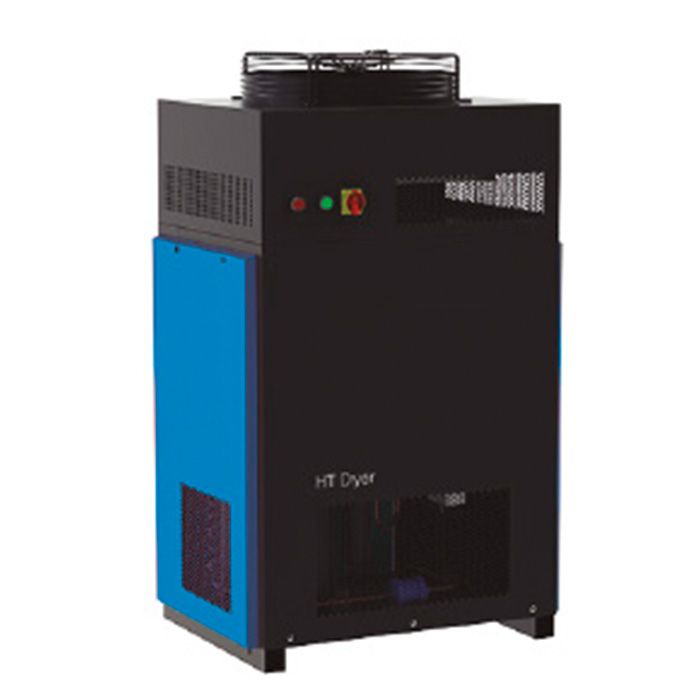

SERIE HTFD
Los Secadores Frigoríficos tienen por objetivo extraer la humedad del Aire Comprimido, precipitándolo en forma de condensado, para obtener un Aire Comprimido seco y recalentado, libre de condensados y emulsiones altamente corrosivas, que provocan incrustaciones en las superficies internas de tuberías y conductos de aire en Cilindros, Válvulas, Actuadores y otros componentes neumáticos.
Los Secadores Frigoríficos de la Serie HTFD están diseñados para operar a altas temperaturas de entrada. Cuenta con componentes de alta calidad, otorgando un excelente rendimiento y mínima caída de presión a bajos costos de adquisición.
VENTAJAS
- Gran ahorro energético
- Bajos costos de operación
- Óptimo Punto de Rocío a Presión
- Funcionamiento a altas temperaturas
- Protección de sobre carga y cortes eléctricos
- Larga vida útil
- ISO 9001 – 14001 – 18001
- Certificación CE, AEA y TÜV
Gran Eficiencia de Operación
- Se reutiliza aproximadamente el 90% del aire de enfriamiento, generando un importante ahorro energético.
- Intercambiador de Calor de Placas y Aletas, cuya eficiencia térmica es más del doble en comparación a diseños convencionales, permitiendo un ahorro de hasta un 25% en costos energéticos.
- Incorpora un Display PCB con indicador de Temperatura y alarma en caso de fallas, para mayor control y protección del Secador Frigorífico de Aire Comprimido.
- Puede ser integrado con PLC, Pantalla Táctil y múltiples protocolos de comunicación remota.
Cumplimiento de Estándares de Calidad
- Excelente Punto de Rocío a Presión y baja humedad relativa asegurada.
- Calidad de Aire Comprimido conforme a ISO 8573.1 Clase 4 a 6 (para vapor de agua).
- Certificación ISO 9001, CE (Unión Europea), AEA (UK) y TÜV (Alemania).
- El Secador Frigorífico HTFD utiliza refrigerante R407C y R134a, ambos con bajo impacto ambiental.
Diseño Robusto de Alto Desempeño
- Componentes del Secador Frigorífico de Aire Comprimido, desarrollados por reconocidas marcas a nivel mundial.
- Carcasa del separador de condensado y las tuberías están compuestas por una aleación de aluminio altamente resistente a la corrosión.
- Modelos 1,2 a 3 HTFD cuentan con purgador mecánico por flotador y modelos 6 HTFD hasta 15 HTFD están equipados con purgador electrónico automático, con opción de cero perdida de aire comprimido a través del condensado.
Alta Confiabilidad
- Nuestros Secadores Frigoríficos son aptos para todo tipo de Compresores de Aire Comprimido.
- Posee un diseño compacto de estructura modular todo en uno, para sencilla instalación, operación y mantenimiento.
- Cuenta con protecciones contra sobrecargas y cortes eléctricos.
ESPECIFICACIONES TÉCNICAS

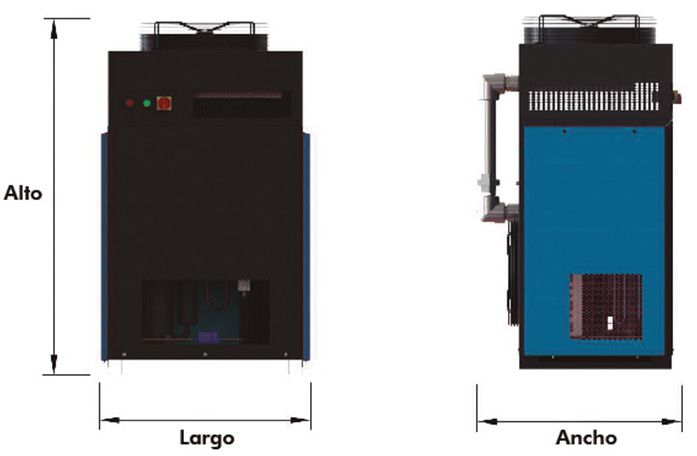

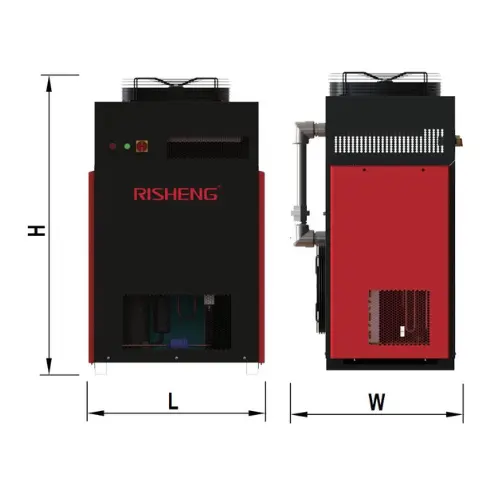

| Modelo | Caudal [Nm3/min] | Caudal [cfm] | Potencia [kW] | Dimensiones [mm] Largo x Ancho x Alto | Peso [Kg] | Conexión |
|---|---|---|---|---|---|---|
| 1,2 HTFD | 1,2 | 42 | 0,3 | 655 x 325 x 550 | 35 | Rc 1/2″ |
| 2,4 HTFD | 2,4 | 85 | 0,61 | 815 x 475 x 600 | 70 | Rc 1″ |
| 3 HTFD | 3 | 106 | 0,76 | 815 x 475 x 600 | 75 | Rc 1″ |
| 6 HTFD | 6 | 212 | 1,09 | 750 x 690 x 1240 | 125 | Rc 1-1/2″ |
| 8 HTFD | 8 | 282 | 1,45 | 750 x 690 x 1240 | 128 | Rc 1-1/2″ |
| 10 HTFD | 10 | 353 | 1,82 | 750 x 690 x 1240 | 133 | Rc 1-1/2″ |
| 12 HTFD | 12 | 424 | 2,18 | 1000 x 820 x 1450 | 165 | Rc 2″ |
| 15 HTFD | 15 | 530 | 2,73 | 1000 x 820 x 1450 | 175 | Rc 2″ |
Condiciones de referencia
- Presión de trabajo: 7 [barg]
- Temperatura entrada: 60 [°C]
- Temperatura ambiente: [°C] 38 [°C]
- Punto de Rocío a presión: [°C] 3 – 5 [°C]
