DESCRIPCIÓN

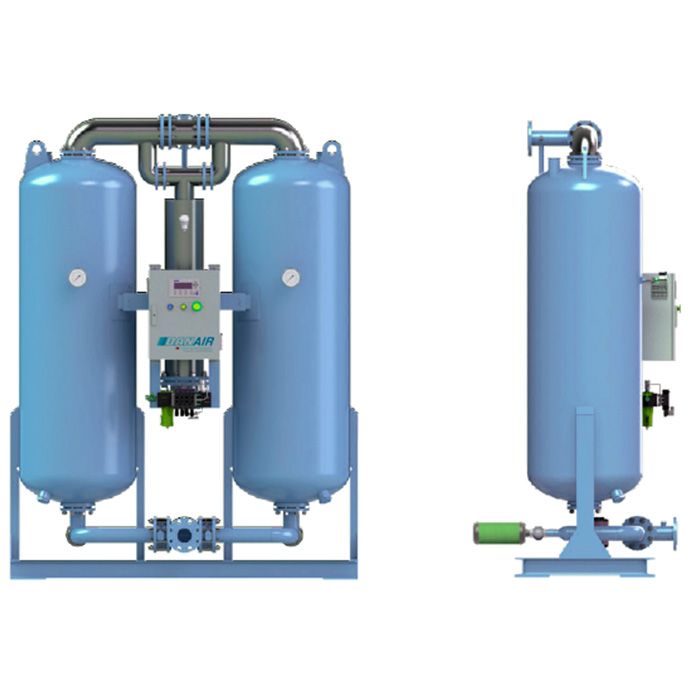

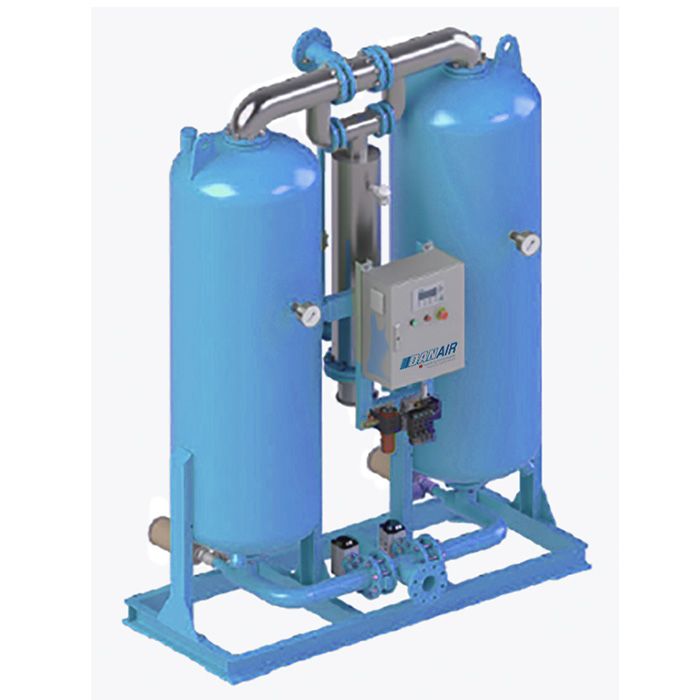

SERIE ESCAD
Los Secadores por Adsorción de la Serie ESCAD son la solución económica y eficiente para obtener un Aire Comprimido seco de alta calidad. Cuenta con puntos de Rocío a presión de -20, -40 °C y opcionalmente a -70 °C.
La Serie ESCAD utiliza un 7% de su caudal de Aire Comprimido para regenerar su lecho desecante, expandiéndolo y calentándolo mediante su Calefactor Externo. Utilizan un material desecante de alto rendimiento, el cual asegura un óptimo Punto de Rocío a presión, que se mantiene constante en el tiempo.
VENTAJAS
- Alta eficiencia de operación.
- Gran ahorro energético.
- Equipado con Calefactor.
- Componentes de bajo consumo eléctrico.
- Sencilla instalación y operación.
- Bajo costo de operación y mantenimiento.
- Óptimo Punto de Rocío estable.
- Preparado para Industria 4.0.
- ISO 9001 – 14001 – 18001.
- Certificación CE – AEA – TÜV.
Proceso de Alto Desempeño
- Proceso de secado y regeneración se efectúa simultáneamente en cada una de las columnas respectivamente, limitando tiempos de inactividad.
- El Secador por Adsorción utiliza una porción de 7% del caudal de Aire Comprimido seco para la regeneración.
- Opcionalmente se tiene disponible un sistema de operación que se ajusta a variaciones de carga, permitiendo un ahorro de hasta un 75% del consumo eléctrico.
- Diseño de instalación sencilla, con bajos costos de operación y mantenimiento.
Excelente Calidad de Aire Comprimido
- Desecante de alto rendimiento encargado de extraer la humedad del Aire Comprimido mediante adsorción.
- Punto de Rocío a Presión de -20, -40 o – 70 °C a petición del cliente.
- Cumplimiento de ISO 8573.1.
- Nuestros Secadores de Aire Comprimido por Adsorción cuentan con certificación ISO 9001, CE (Unión Europea), AEA (UK) y TÜV (Alemania).
Vida Útil Prolongada
- Soporte del material Desecante con Esferas de Cerámica para protegerlo y prolongar su vida útil.
- El Secador de Aire Comprimido por Adsorción incluye Filtros de Línea para remoción de restos de aceite y polvo, evitando que estos contaminantes interfieran con la correcta operación del equipo.
Componentes de Alto Rendimiento
- Componentes del Secador de Aire Comprimido por Adsorción, fabricados en materiales de alta resistencia.
- Lecho Desecante posee gran área superficial, amplia capacidad de adsorción, alta resistencia a la aglomeración y baja abrasión.
- Equipado con Calefactor de bajo consumo eléctrico para la regeneración.
- Controlador con Pantalla Digital para operación automática y verificación de condiciones de trabajo del Secador de Aire Comprimido por Adsorción, con posibilidad de control remoto.
- Protecciones eléctricas de alta confiabilidad y durabilidad.
ESPECIFICACIONES TÉCNICAS

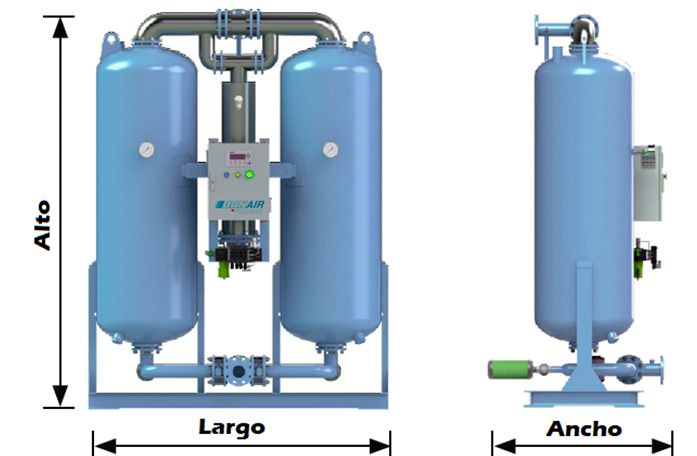

| Modelo | Caudal [Nm3/min] | Caudal [cfm] | Potencia [kW] | Dimensiones [mm] Largo x Ancho x Alto | Peso [Kg] | Conexión |
|---|---|---|---|---|---|---|
| 6 ESCAD | 6 | 212 | 3 | 1192 x 825 x 2070 | 650 | DN 50 |
| 8 ESCAD | 8 | 283 | 3 | 1192 x 825 x 2070 | 650 | DN 50 |
| 10 ESCAD | 10 | 354 | 6 | 1192 x 825 x 2070 | 725 | DN 50 |
| 12 ESCAD | 12 | 425 | 6 | 1192 x 825 x 2070 | 750 | DN 50 |
| 15 ESCAD | 15 | 531 | 8 | 1550 x 1050 x 2351 | 850 | DN 50 |
| 20 ESCAD | 20 | 708 | 10 | 1756 x 1140 x 2569 | 975 | DN 65 |
| 25 ESCAD | 25 | 885 | 12 | 1756 x 1140 x 2569 | 1100 | DN 65 |
| 30 ESCAD | 30 | 1062 | 15 | 1756 x 1140 x 2569 | 1300 | DN 80 |
| 40 ESCAD | 40 | 1416 | 21 | 1956 x 1188 x 2611 | 1785 | DN 80 |
| 50 ESCAD | 50 | 1770 | 27 | 2316 x 1667 x 2699 | 2200 | DN 100 |
| 60 ESCAD | 60 | 2124 | 30 | 2316 x 1667 x 2699 | 2350 | DN 100 |
Condiciones de referencia
Presión de Trabajo: 7 [barg]
Temperatura Entrada: 38 [°C]
Temperatura Ambiente: 38 [°C]
Punto de Rocío a Presión: – 40 [°C]
