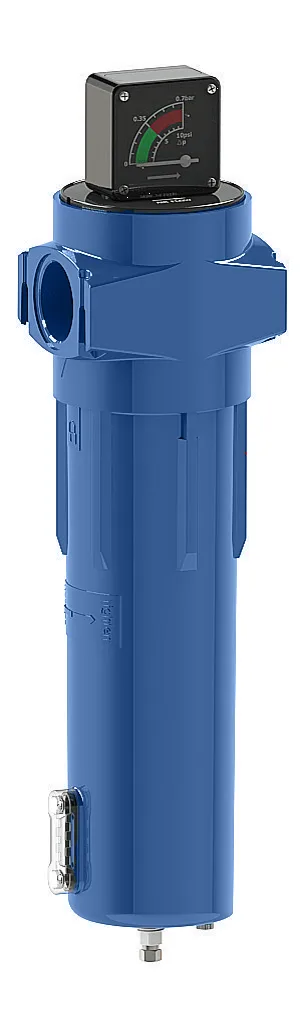

Filtros Coalescentes

DESCRIPCIÓN

Filtros Coalescentes

Los Filtros Coalescentes están especialmente diseñados para la remoción de partículas submicrónicas, niebla de aceite y vapor de agua de tamaño menor a 2 micrones presentes en el Aire Comprimido, las cuales son perjudiciales para las aplicaciones neumáticas.
Durante el proceso de filtración coalescente, las partículas contaminantes son retenidas por el material filtrante y luego caen por gravedad, para ser posteriormente descargadas.

VENTAJAS

Menor rechazo de productos.
Reducción en tiempos de producción.
Mayor vida útil de equipos.
Materiales de alta resistencia.
Baja caída de presión.
Ahorro en costos de operación.
ISO 9001 – 14001 – 18001.
Certificación CE – AEA – TÜV.

Amplio Rango de Grados de Filtración

Grado AO: Filtración general de partículas, agua y aerosoles de aceite (hasta 1 µm).
Grado AA: Filtración fina de partículas, agua y aerosoles de aceite (hasta 0,01 µm).
Grado AR: Filtración general de partículas de polvo (hasta 1 µm).
Grado AAR: Filtración de alta eficiencia de partículas de polvo (hasta 0,01 µm).
Grado ACS: Remoción de olores y vapor de aceite (hasta 0,003 mg/m3).
Grado AX: Filtración de máxima eficiencia de partículas, agua y aerosoles de aceite (hasta 0,01 µm).

Alta Eficiencia del Medio Filtrante

Los Elementos Filtrantes (cartuchos) están compuestos por fibra de vidrio de silicato de boro de alta pureza.
Su diseño provee gran capacidad de remoción de partículas, vapor de aceite y aerosoles presentes en el Aire Comprimido, según los diferentes tipos de porosidad de cada grado de filtración.
Los Filtros Coalescentes de Aire Comprimido ofrecen el menor costo de operación posible, gracias a su bajo diferencial de presión.
El reemplazo regular de los Elementos Filtrantes permite obtener un ahorro de hasta un 75% en los costos de producción de Aire Comprimido.

Avanzada Tecnología

Los Filtros Coalescentes de Aire Comprimido Serie RSG son compatibles con todos los lubricantes de Compresores de Aire utilizados actualmente.
Elementos Filtrantes compuestos por 3 etapas de filtración para alcanzar una eficiencia de hasta un 96% en retención de partículas contaminantes.
Posee una tecnología especial a prueba de fugas, otorgando una filtración de alta calidad con una baja pérdida de presión.
Resiste temperaturas de hasta 66°C (120°C opcional).

Componentes de Alta Resistencia

Carcasa Filtrante cuenta con tratamiento anticorrosivo, aumentando la vida útil del Filtro Coalescente de Aire Comprimido.
Su soporte interior es de acero inoxidable y su capa externa de drenaje de condensados está fabricada con malla de PET.
Certificación ISO 9001, CE (Unión Europea), AEA (UK) y TÜV (Alemania).

Mantenimiento Sencillo

Conexión de fácil instalación y desinstalación, conveniente para labores de mantenimiento del Filtro Coalescente de Aire Comprimido.
Dispone de un indicador de diferencial de presión, el cual permite visualizar correctamente en qué momento debe hacerse el reemplazo de Elementos Filtrantes.

ESPECIFICACIONES TÉCNICAS

Modelo	Caudal (Nm3/min)	Caudal (cfm)	Dimensiones					Peso	Conexión
Modelo	Caudal (Nm3/min)	Caudal (cfm)	a	b	c	d	e	Peso	Conexión
CFU-**-1G	1,00	35	89	42	160	–	95	1,1	Rc 1/2″
CFU-**-1,8 G	1,80	64	89	42	193	–	130	1,5	Rc 1/2″
CFU-**-3,6 G	3,60	127	120	58	252	–	172	2,5	Rc 3/4″
CFU-**-4,8 G	4,80	169	120	58	352	–	272	3,2	Rc 1″
CFU-**-8,7 G	8,70	307	120	58	352	–	272	3,2	Rc 1 1/2″
CFU-**-13,2 G	13,20	466	162	74	424	180	320	6,6	Rc 2″
CFU-**-20 G	20,00	706	162	74	738	180	625	10,9	Rc 2″
CFU-**-25,8 G	25,80	911	200	90	488	180	400	12,9	Rc 3″
CFU-**-40 G	40,00	1412	200	90	749	180	625	17,5	Rc 3″
CFU-**-13,2 F	13,20	466	353	188	661	125	100	46	DN 50
CFU-**-20 F	20,00	706	353	188	961	125	400	51	DN 65
CFU-**-25,8 F	25,80	911	379	215	823	200	650	58	DN 80
CFU-**-40 F	40,00	1412	379	215	1013	200	650	65	DN 80
CFU-**-50 F	50,00	1766	493	263	1119	220	650	115	DN 100
CFU-**-60 F	60,00	2119	493	263	1119	200	650	115	DN 100
CFU-**-70 F	70,00	2472	617	290	1179	220	650	145	DN 125
CFU-**-80 F	80,00	2825	617	290	1179	200	650	150	DN 125
CFU-**-120 F	120,00	4237	617	300	1207	200	650	195	DN 150
CFU-**-150 F	150,00	5297	666	343	1369	200	650	240	DN 200
CFU-**-200 F	200,00	7062	736	368	1459	200	650	380	DN 200
CFU-**-280 F	280,00	9887	796	420	1583	200	650	450	DN 250
CFU-**-312 F	312,00	11017	800	433	1552	200	650	455	DN 250
CFU-**-468 F	468,00	16525	906	476	1615	200	650	850	DN 300

Condiciones referenciales

Presión de trabajo: 7 [barg]
Temperatura de trabajo máxima: 66 [°C]
Temperatura de trabajo mínima: 1,5 [°C]

Grados de Filtración:

Grado AO, AA y AX: Filtro para remoción de partículas, condensados y aerosoles de aceite.
Grado AR y AAR: Filtro para remoción de partículas secas.
Grado ACS: Filtro para remoción de vapor de aceite.

Grado	Clasificación remoción (μm)	Niebla de aceite residual (mg/m3)	ΔP Seco (barg)	ΔP Húmedo (barg)	Vida útil Elemento Filtrante	Precede a
AO	≥ 1	0,6	0,07	0,14	12 meses	WS
AA	≥ 0,01	0,01	0,10	0,20	12 meses	AO
AX	≥ 0,01	0,001	0,20	0,40	12 meses	AA
AR	≥ 1	–	0,07	–	12 meses	–
AAR	≥ 0,01	–	0,10	–	12 meses	AR
ACS	–	0,003	0,07	–	1000 horas	AA

Observaciones:

Los modelos desde CFU – 1G a CFU – 40G poseen carcasa filtrante de aluminio fundido y conexión tipo hilo.
Los modelos desde CFU – 13,2F a CFU – 468F cuentan con carcasa filtrante de acero al carbono y conexión tipo brida.
Para condiciones de mayor presión de trabajo o diferentes materiales de fabricación, se tienen disponibles diseños exclusivos bajo pedido.
Para diseños especiales, consultar directamente con nuestros Ejecutivos del Área Técnico-Comercial.
Derechos reservados de mejoras o modificaciones sin previo aviso.
