DESCRIPCIÓN
SERIE PD
Los Secadores Frigoríficos tienen por objetivo extraer la humedad del Aire Comprimido, precipitándolo en forma de condensado, para obtener un Aire Comprimido seco y recalentado, libre de condensados y emulsiones altamente corrosivas, que provocan incrustaciones en las superficies internas de tuberías y conductos de aire en Cilindros, Válvulas, Actuadores y otros componentes neumáticos.
Los Secadores Frigoríficos Serie PD permiten satisfacer los altos requerimientos de caudal de Aire Comprimido seco de la Industria, reduciendo significativamente los costos de operación y mantención.
Nuestros Secadores Frigoríficos de Aire Comprimido Serie PD están desarrollados para las más altas prestaciones, generando un importante ahorro energético.
VENTAJAS
- Considerable ahorro energético.
- Óptimo Punto de Rocío a Presión.
- Alta resistencia a la corrosión.
- Gran eficiencia térmica.
- Compatible con Industria 4.0.
- Amplio rango de capacidades.
- Bajo nivel de ruido y vibraciones.
- Mínima caída de presión.
- ISO 9001 – 14001 – 18001.
- Certificación CE – AEA – TÜV.
Gran Eficiencia de Operación
- Se reutiliza aproximadamente el 90% del aire de enfriamiento, generando un importante ahorro energético.
- Intercambiador de Calor de Placas y Aletas, cuya eficiencia térmica es más del doble en comparación a diseños convencionales, permitiendo un ahorro de hasta un 20% en costos energéticos.
- Incorpora un Display PCB con indicador de Temperatura y alarma en caso de fallas, para mayor control y protección del Secador Frigorífico de Aire Comprimido.
- Puede ser integrado con PLC, Pantalla Táctil y múltiples protocolos de comunicación remota.
Cumplimiento de Estándares de Calidad
- Excelente Punto de Rocío a Presión y baja humedad relativa asegurada.
- Calidad de Aire Comprimido conforme a ISO 8573.1 Clase 4 a 6 (para vapor de agua).
- Certificación ISO 9001, CE (Unión Europea), AEA (UK) y TÜV (Alemania).
- El Secador Frigorífico SFD utiliza refrigerante R407C, amigable con el medio ambiente.
Diseño Robusto de Alto Desempeño
- Componentes del Secador Frigorífico de Aire Comprimido, desarrollados por reconocidas marcas a nivel mundial.
- Intercambiador de Calor, carcasa del Separador de Condensados y tuberías fabricadas en aleación de aluminio.
- Los modelos de mayor capacidad poseen un Compresor de Refrigeración tipo Scroll, el cual reduce vibraciones.
- Equipado con Purgador Electrónico Temporizado para controlar la descarga de condensados, con opción de cero pérdida de Aire Comprimido.
Alta Confiabilidad
- Nuestros Secadores Frigoríficos son aptos para todo tipo de Compresores de Aire Comprimido.
- Posee un diseño compacto de estructura modular todo en uno, para sencilla instalación, operación y mantenimiento.
- Cuenta con protecciones contra sobrecargas y cortes eléctricos.
ESPECIFICACIONES TÉCNICAS

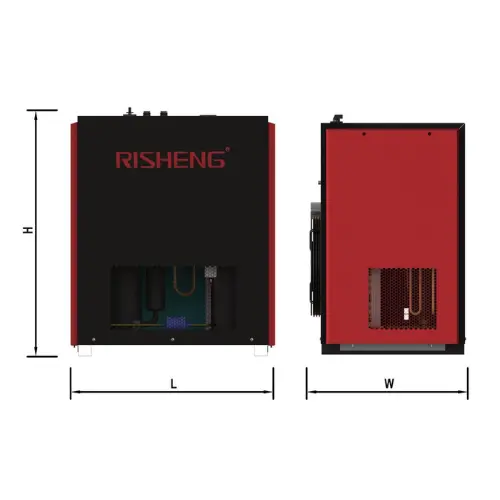

| Modelo | Caudal Nm3/min | Caudal cfm | Potencia KW | Dimensiones (mm) Largo x Ancho x Alto | Peso Kg | Conexión |
|---|---|---|---|---|---|---|
| RSLF-60-PD | 6,5 | 230 | 1,4 | 750 x 592 x 913 | 78 | Rc 1-1/2″ |
| RSLF-80-PD | 8,8 | 311 | 1,4 | 750 x 592 x 913 | 80 | Rc 1-1/2″ |
| RSLF-100-PD | 11 | 388 | 1,9 | 750 x 592 x 913 | 85 | Rc 1-1/2″ |
| RSLF-120-PD | 13 | 459 | 2,3 | 1000 x 710 x 1030 | 130 | Rc 2″ |
| RSLF-150-PD | 17 | 600 | 3,0 | 1000 x 710 x 1030 | 140 | Rc 2″ |
| RSLF-200-PD | 22 | 777 | 3,1 | 1000 x 710 x 1030 | 150 | Rc 2″ |
| RSLF-250-PD | 27 | 953 | 3,6 | 1000 x 820 x 1600 | 250 | Rc 2-1/2″ |
| RSLF-300-PD | 33 | 1165 | 4,4 | 1000 x 820 x 1600 | 260 | Rc 2-1/2″ |
| RSLF-350-PD | 37 | 1306 | 5,1 | 1000 x 820 x 1600 | 270 | Rc 2-1/2″ |
| RSLF-400-PD | 45 | 1589 | 6,1 | 1250 x 1120 x 1750 | 500 | DN 100 |
| RSLF-500-PD | 55 | 1942 | 6,9 | 1250 x 1120 x 1750 | 510 | DN 100 |
| RSLF-600-PD | 65 | 2295 | 8,3 | 1250 x 1120 x 1750 | 550 | DN 100 |
| RSLF-700-PD | 73 | 2578 | 9,8 | 1250 x 1120 x 1750 | 580 | DN 125 |
| RSLF-800-PD | 80 | 2825 | 11,9 | 2000 x 1460 x 1770 | 800 | DN 150 |
| RSLF-900-PD | 90 | 3178 | 13,1 | 2000 x 1460 x 1770 | 810 | DN 150 |
| RSLF-1000-PD | 100 | 3531 | 16,7 | 2000 x 1460 x 1770 | 850 | DN 150 |
| RSLF-1200-PD | 120 | 4237 | 21,0 | 2000 x 1460 x 1770 | 870 | DN 150 |
| RSLS-1500-PD | 150 | 5297 | 33,0 | 2135 x 1225 x 1800 | 1150 | DN 200 |
| RSLS-1800-PD | 180 | 6356 | 39,1 | 2335 x 1225 x 1800 | 1350 | DN 200 |
Condiciones de referencia
- Presión de Trabajo: 7 [barg]
- Temperatura de Entrada: 38 [°C]
- Temperatura Ambiente: 38 [°C]
- Temperatura agua Refrigeración (Versión Refrigerada por Agua): 32 [°C]
- Punto de Rocío a Presión: 3 – 5 [°C]
