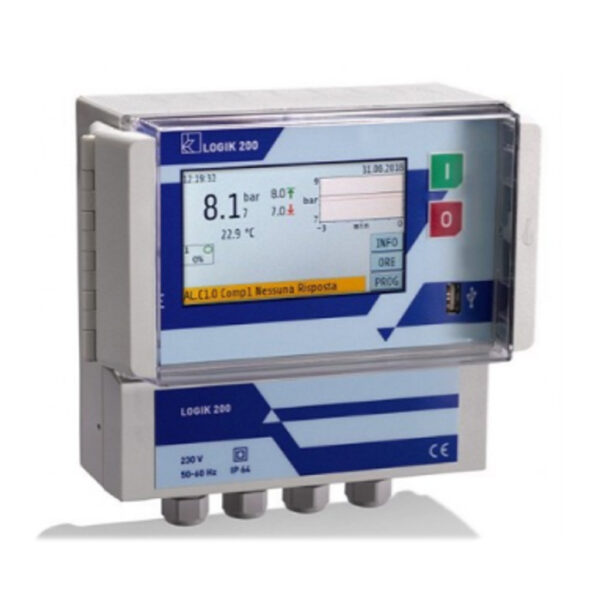

Control DA200 | Controlador Electrónico para la Administración de la Sala de Compresores

El Controlador DA200 es un equipo electrónico industrial, adecuado para el manejo correcto de salas de compresores de tornillo a través del protocolo de comunicación serie RS485 (12 unidades conectadas como máximo).
Diseñado para otorgar la mejor eficiencia al sistema, el Controlador DA200 es capaz de mantener una presión de línea constante, enfocada en lograr el mejor ahorro de energía operando tanto los compresores ON / OFF, como los de accionamiento (inversor) de cualquier marca.
El control de los compresores se realiza directamente a través del puerto serie (en el caso de compresores con controladores serie Logik) y a través de la caja de interfaz (para todas aquellas unidades sin controladores serie Logik).
A través del protocolo de comunicación RS232 (Serie), el Controlador DA200 serie Logik se comunica con el mundo externo a través de LogikCloud, lo que permite el monitoreo remoto en tiempo real del estado de la planta desde internet.

Conforme a la regulación EC:

Fijación a la pared.
Caja Gris Auto-Extinguible (V0).
Grado de Protección: IP64.
Clase de Aislamiento: .
Temperatura de Trabajo: -5 hasta 50 ° C, máxima de Humedad Relativa 90% (sin condensación).
Temperatura de Almacenamiento: -20 °C hasta 70 °C.
Alimentación: 230 Vac +/- 15% – 50 Hz / 60 Hz.
Entradas y Salidas vía Bloques de Terminal. Cables tipo Core-Hitch (adaptador).
Visualización a través de una pantalla LCD táctil gráfica iluminada de 4,3” TFT (480×272 pixeles).
Visualización Multilenguaje.
Cronometrador con batería de memoria intermedia.
Teclas de Función: ON / Stand-by (2)
Buzzer (Zumbador) para la Señalización de Alarmas.
Entrada del transductor de presión 4-20 mA.
Entrada para la sonda de temperatura del aire ambiente PT1000.
RS485 para la conexión a controladores Serie Logik o interfaz esclava a bus de comunicación.
RS232 para la conexión a la interfaz Ethernet.
Puerto host USB (tipo A) con soporte para almacenamiento de datos USB.
Salida por relé para señalización de alarma con 8 contactos (2) A, 230 Vac.
Memoria no volátil para almacenar datos de configuración, estado del compresor y alarmas.
Peso: ~ 0.5 Kg

Kit de azulejos para la fijación a la pared.
Transductor de presión 4-20mA – 2 hilos con membrana de acero inoxidable AISI 316L.
Sonda de temperatura PT 1000.

Fuente de alimentación: 24Vac ± 15% – 50 Hz / 60 Hz
Protección de la Caja de Auto-Extinción gris (V0) 4 DIN IP20
Entradas y salidas mediante bloque de terminales con tornillo
Temperatura de trabajo: -5 ° C (23 ° F) hasta 50 ° C (122 ° F) con 90% de humedad relativa (sin condensación)
Temperatura de almacenamiento: -20 ° C (-4 ° F) hasta 70 ° C (158 ° F)
Entradas de 24Vac o 110 / 230Vac: Contactor de línea y Contactor de Válvula de Solenoide de Carga (2).
Relés para la gestión del compresor (manual / remoto) (2).
Puerto serie RS485 para bus de comunicación.
Entrada analógica 0 – 10V o 4-20mA (configurable).
Nro. 6 DIP switch para la configuración Modbus, tipo de compresor (estrella / delta o inversor), tipo de entrada analógica.
Luz led verde.
